关于树脂混凝土U型排水沟安装说明

一、挖沟

挖掘壕沟，以适应树脂混凝土U型排水沟排水系统。先画出拟建的排水运行的中心线，再挖壕沟。壕沟尺寸要足够放置树脂混凝土U型排水沟以及水泥混凝土基础的大小（注：水泥强度需大于25Mpa）。如下图

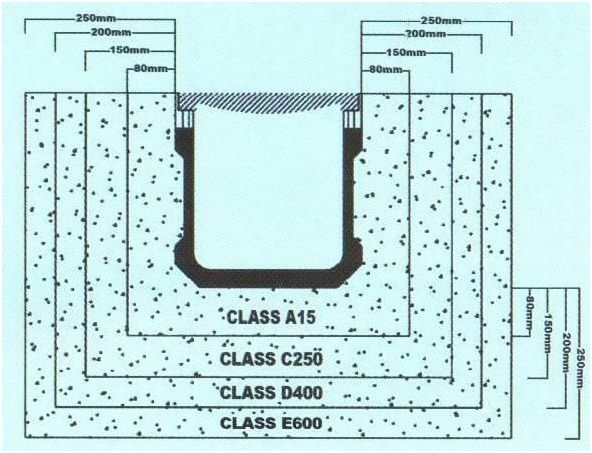

注：树脂混凝土U型排水沟X尺寸按压力等级进行选择

压力等级	承载能力	两侧及底部包水泥厚度	应用范围
A15	15KN	>80MM	适用于步行和自行车的交通区域, 以及小型绿化区域。
B125	125KN	>100MM	人行道, 步行交通区域, 小型区域, 轿车停车位。
C250	250KN	>150MM	公路和人行道的路缘石区域 。
D400	400KN	>200MM	公路和步行街的行车区域, 停车场, 以及允许各种车辆进入的区域。
E600	600KN	>250MM	非公共交通区域, 车辆承载要求特别高的道路, 如: 工业场地运输路线。
F900	900KN	>250MM	特殊区域, 如: 飞机制造, 维护保养设施, 民用和军用飞机场。

二、树脂混凝土U型排水沟定位

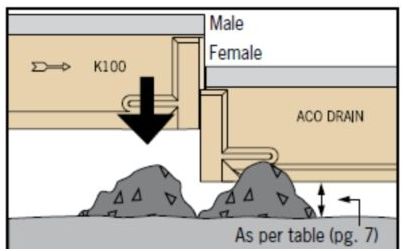

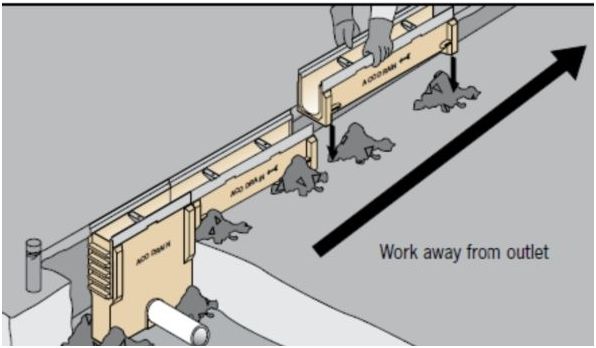

1、先拉线确定排水沟方向的高度位置，用硬水泥混凝土小堆放置在壕沟底部，树脂混凝土U型排水沟放在其上面，调整高度预拉线一致。

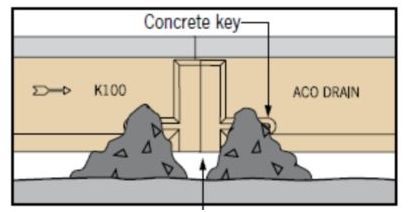

2、树脂混凝土排水沟调平后，再在相同放置水泥混凝土包住排水沟两头的凸起。
3、先安装集水箱，再顺序安装树脂混凝土U型排水沟。注：U型排水沟上箭头方向是水流方向。
4、用相同的方法安装树脂混凝土U型排水沟直至安装完毕。

三、浇注水泥混凝土

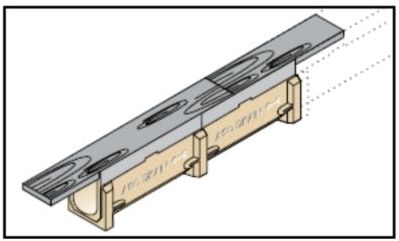

1、浇注前用木板或胶合板盖住排水沟盖板，防止杂物进入U型排水沟内。
2、若没有安装排水沟盖板，需用和盖板相同宽度的角铁若木板将树脂混凝土排水沟口撑开，或边浇注边安装盖板。

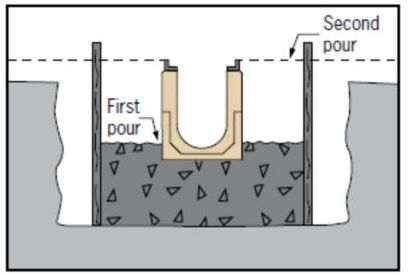

3、第1次浇注：树脂混凝土U型排水沟底部支撑硬化后，即可对两侧浇注水泥混凝土，两侧需同时均匀浇注，并用振动棒振实。浇注高度和底部支撑最高处相同即可。
4、第1次浇注完成后即可马上进行第2次浇注，直至完成。

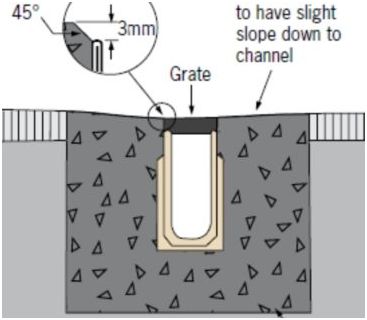

5、完成浇注时，用扁泥刀刮出斜度为水流入树脂混凝土U型排水沟。相邻路面上必须高于树脂混凝土U型排水沟（约3毫米），这确保所有水进入U型排水沟。

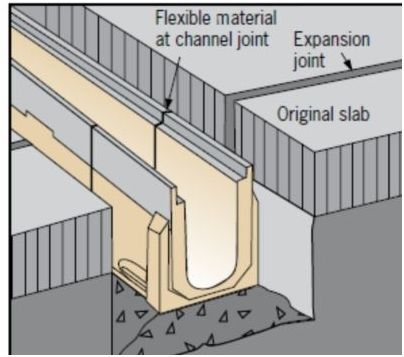

6、一般水泥混凝土的伸缩缝间距4—6米（缝宽2-3CM）。要求路面的伸缩缝和两个U型排水沟的对接缝在一条线上。

四、树脂混凝土U型排水沟施工其他说明

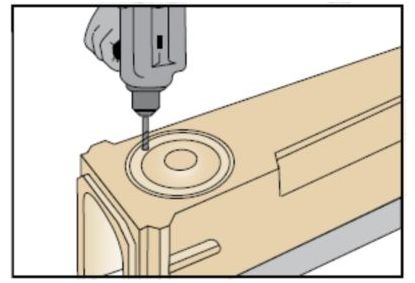

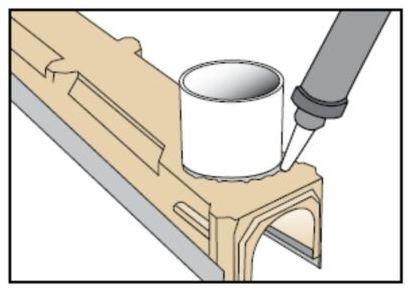

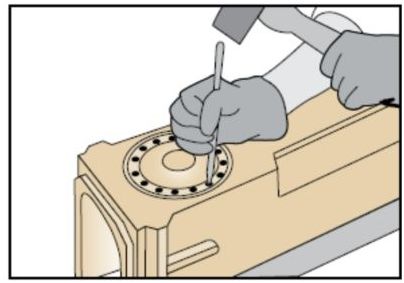

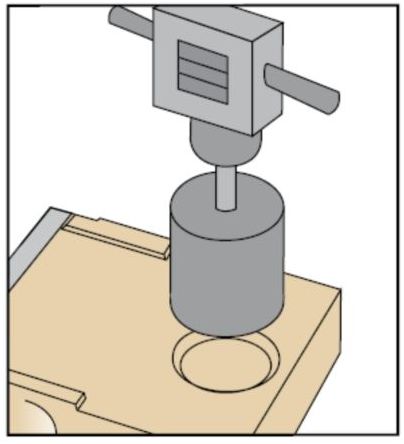

1、接树脂混凝土U型排水沟排水口方法。如下图所示：
