树脂混凝土排水沟-海绵城市及城区改造指定成品排水沟

树脂混凝土排水沟

树脂混凝土排水沟，包括了成品排水沟、线性排水沟、U型排水沟，它完全摒弃了水泥成份，也不需要添加任何水液，通过树脂将不同级别的骨料混合反应成型，树脂混凝土排水沟具有强度高、重量轻的优点，同等体积的产品比普通水泥制品耐压级别明显高数倍，而且由于排水系统全部模块化，施工中更容易于手工操作组装，使成本降低。产品不透水，抗冰冻，还能有效防范多种侵蚀性化学品侵蚀，在污水成份复杂的条件下也可经久使用，是现代在欧美地区普遍采用的环保产品，国内越来越多的项目正在广泛采用。

目录	●树脂混凝土排水沟施工方法	●树脂混凝土排水沟设计
	●成品排水沟多少钱一米
	●线性排水沟尺寸
	●树脂混凝土排水沟特点

一、树脂混凝土排水系统的施工方法

树脂混凝土排水系统施工主要分为六个步骤： 开挖基槽、浇筑基槽混凝土底、基铺设排水沟（集水井）、浇筑混凝土基槽侧边翼、排水沟连接缝防水处理、清洁沟渠。

 1、开挖基槽

排水沟承载能力与构筑排水沟地基基槽有着直接关系。一定承载要求的排水沟，必须坐落在相应尺寸的混凝土基槽上。 基槽的开挖尺寸，应当以排水沟设计放置位置为基准，排水沟底部向下、两侧翼向左右各预留一定空间，用于浇筑混凝土基础，以保证排水沟的承载要求。如图所示。

 2、浇筑基槽底基

用水泥混凝土浇筑符合承载等级要求尺寸的基槽底基。
注意：基槽底基应按设计要求制作小引水斜坡。引水坡由高至低，指向系统的排水出口（如市政排水系统接入口）。

 3、铺设排水沟（集水井）

铺设排水沟（集水井）的原则是，首先铺设排水系统出水口处的集水井（或排水沟）。 如果排水系统出水口设计与市政排水系统连接，则首选铺设与市政排水系统连接的集水井，然后按逆水流方向铺设排水沟、集水井（此处集水井指设计为清污、检修功能的集水井）。

如果排水系统设计直接排放至自然沟渠，则首选铺设与排放沟渠相连的集水井、或排水沟。然后按逆水流方向铺设排水沟、集水井。

铺放排水沟、集水井盖板
为避免浇筑排水沟、集水井两侧边翼混凝土给沟体施加的压力，在给沟体侧边翼浇筑混凝土前，要先铺放盖板。

 4、浇筑排水沟、集水井侧边翼混凝土

（1）用混凝土浇筑整段排水沟两侧边翼
 侧边翼混凝土浇筑高度，最大高度可以和地面的实际高度一致。如图所示。
  注意，在混凝土浇筑过程中，避免排水沟、集水井产生左右位移，避免混凝土渗入相邻沟体之间的接缝中。

（2）铺筑道路表层汇水面
在制作与排水沟盖板连接的表层路面时，无论是混凝土材料，还是加铺表层沥青，建议以一定坡度（外高内低）指向排水沟盖板，以便汇集路面积水。
如果路面铺设行道砖，施工时需保证行道砖高出沟体水平面3-5毫米。如下图。

 5、排水沟交接口卡缝防水处理

如果排水沟道需要严格防水，建议使用沥青硅胶（防水密封胶）均匀涂抹在相邻排水沟接口卡缝处（涂抹完成后，必须将卡缝处多余的密封剂清理干净，否则将影响排水功能）。

 6、清洁排水沟体、固定盖板

  排水系统正式使用前，必须先将排水沟盖板、集水井盖板取下，认真清理排水沟、集水井内的杂物。
  确认沟体畅通无阻后，放回盖板并紧固。

二、树脂成品排水沟多少钱一米

树脂成品排水沟主要由树脂混凝土排水沟沟体、缝隙式盖板（不锈钢、镀锌钢）和集水井或检查井组合而成。
1、树脂混凝土排水沟市面价格约在100~300左右之间，因为根据尺寸的不同，订购数量的多少不同，价格也会不一样，详细价格请咨询我司相关负责人员，为满足更多客户的需求，本公司产品材料、规格基本是按客户要求定做。
2、排水沟盖板通常选用不绣钢缝隙式盖板或者球墨铸铁盖板，承重能力强，可承载40吨，可过重型车辆，适应场所多，公园、广场、停车场、物流园等均适用。价格方面需根据选用的材料、尺寸、数量而定，详细价格请咨询我司相关负责人员。
3、树脂集水井，有时也称检查井，是在埋设地下管道时每隔一段距离，或在转弯处用砌块砌成上面加盖的井。便于平时管道检查和疏通。集水井市面价格约在120~250之间，详细价格请咨询我司工作人员。

三、树脂混凝土排水沟尺寸

树脂混凝土排水沟尺寸计算方法：
所谓坡度是指坡与地面所成夹角的正切值
计算公式是：坡度=沟深/（上宽-下宽）/2
假定沟深1.35米，则：坡度=1.35*2/2.7=1:1的坡，设沟深1.2米，则：坡度=2.4/2.7=8/9，即8:9的坡。

业特树脂混凝土排水沟部分规格表
序号	产品型号	产品壁厚（mm）	宽*高（mm）产品内径	宽*高（mm）产品外径	图纸编号	长度（mm)	备注
3	YT150-20P	20	150*160	190*180	YT150-20160P	1000	*
			150*170	190*190	YT150-20170P	1000
			150*180	190*200	YT150-20180P	1000
			150*190	190*210	YT150-20190P	1000
			150*200	190*220	YT150-20200P	1000
			150*210	190*230	YT150-20210P	1000	*
			150*220	190*240	YT150-20220P	1000
			150*230	190*250	YT150-20230P	1000
			150*240	190*260	YT150-20240P	1000
			150*250	190*270	YT150-20250P	1000
			150*260	190*280	YT150-20260P	1000	*
			150*270	190*290	YT150-20270P	1000
			150*280	190*300	YT150-20280P	1000
			150*290	190*310	YT150-20290P	1000
			150*300	190*320	YT150-20300P	1000
			150*310	190*330	YT150-20310P	1000	*
注：图纸编号以YT300-20300P为例：YT300代表砂槽内径宽度300，20表示壁厚，后面300表示砂槽内径高度。P代表平口无护边，S代表树脂混凝土护边，备注标记*为配集水井高度

四、树脂混凝土排水沟特点

●简洁整齐统一的线性外观；
●施工作业面小，减少相关作业材料；
●安装方便快捷，大大减少人工开支；
●产品强度高，设计科学合理，大大降低载压破坏风险；
●抗化学侵蚀，不渗透，耐冰融损坏，使用寿命超长；
●内壁光滑，水流通过能自我洁净，易于清理和维护；
●综合性价比高，属经济实用型产品。

五、树脂混凝土排水沟设计

设计树脂混凝土排水沟，一方面要使沟体能通过排涝设计流量，使涝水顺利排出，同时还要满足控制地下水位等要求；另一方面是怎么让树脂混凝土排水沟也变成一道靓丽的风景？那么排水沟该如何设计？

1、空间界定，强化场所感

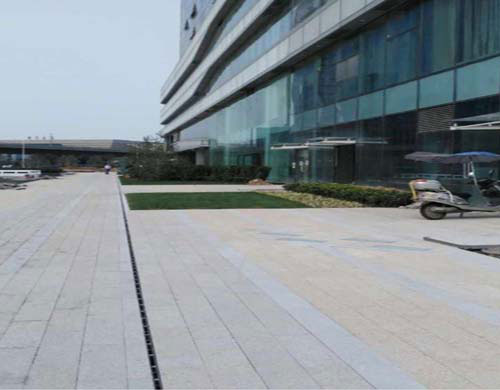

当地面铺装材料颜色相同时，利用排水沟界定、划分空间，强化区域场所感。

2、铺装分界，区分不同的功能区域

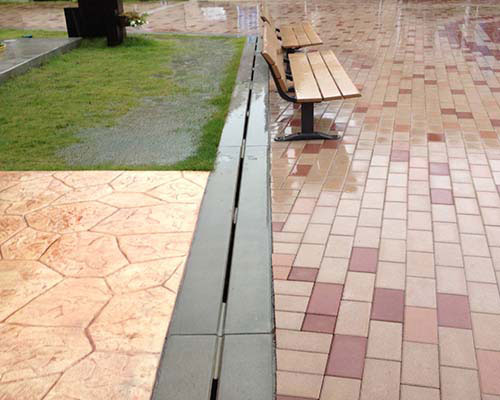

利用排水沟位置的特殊性，作为不同铺装材质或拼花的分界变化线，同时还起到了不同功能分区的划分和警示作用。

3、铺装装饰，并有一定的导向作用

利用排水沟或排水口的直线和点阵特点，以点线结合的形式，起到一定导向和强调作用。
