一、挖沟
挖掘壕沟,以适应排水系统。先画出拟建的排水运行的中心线,再挖壕沟。壕沟尺寸要足够放置成品排水沟以及水泥混凝土基础的大小(注:水泥强度需大于25Mpa)。如下图
注:X尺寸按压力等级进行选择

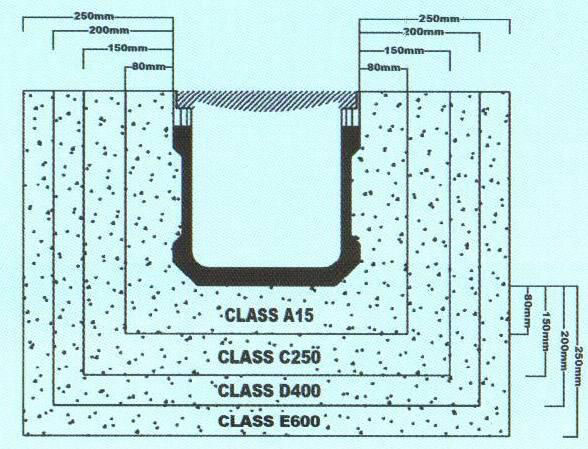

EN 1433 标准中定义A - F; 6个承重等级,分别对应不同的室外交通区域
A 15
|
只用于步行和自行车的交通区域, 以及小型绿化区域
|
B125
|
人行道, 步行交通区域, 小型区域, 轿车停车位
|
C250
|
公路和人行道的路缘石区域
|
D400
|
公路和步行街的行车区域, 停车场, 以及允许各种车辆进入的区域
|
E600
|
非公共交通区域, 车辆承载要求特别高的道路, 如: 工业场地运输路线
|
F900
|
特殊区域, 如: 飞机制造, 维护保养设施, 民用和军用飞机场
|
说明:15, 125, 250...900 代表测试力单位为千牛(kN)
二、安装成品排水沟

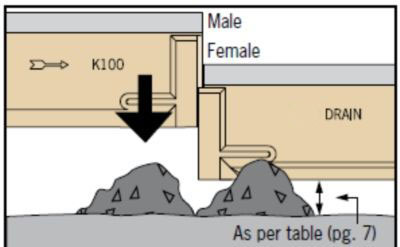

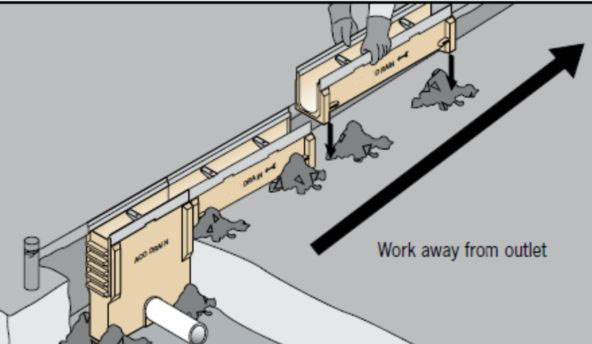

1、拉线确定排水沟方向的高度位置,用硬水泥混凝土小堆放置在壕沟底部,排水沟放在其上面,调整高度预拉线一致。

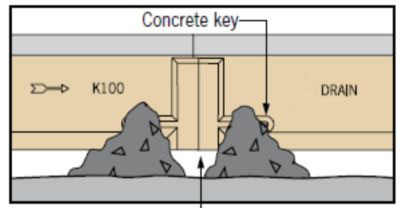

2、排水沟调平后,再在相同放置水泥混凝土包住排水沟两头的凸起。
3、安装配套树脂混凝土集水井,再顺序安装成品排水沟。注:排水沟上箭头方向是水流方向。
三、浇注水泥混凝土

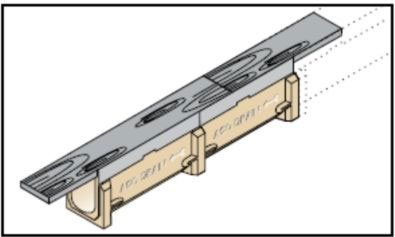

1、浇注前用木板或胶合板盖住箅子,防止杂物进入排水沟内。
2、若没有安装箅子,需用和箅子相同宽度的角铁若木板将排水沟口撑开。或边浇注边安装箅子。
3、第1次浇注:排水沟底部支撑硬化后,即可对两侧浇注水泥混凝土,两侧需同时均匀浇注,并用振动棒振实。浇注高度和底部支撑最高处相同即可。
4、第1次浇注完成后即可马上进行第2次浇注,直至完成。

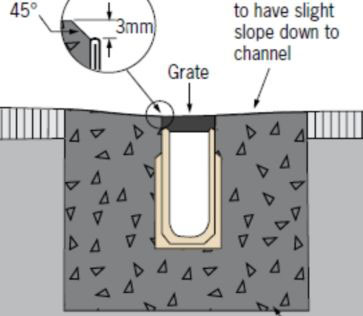

5、完成浇注时,用扁泥刀刮出斜度为水流入排水沟。相邻路面上必须高于排水面(约3毫米),这确保所有水进入排水沟。

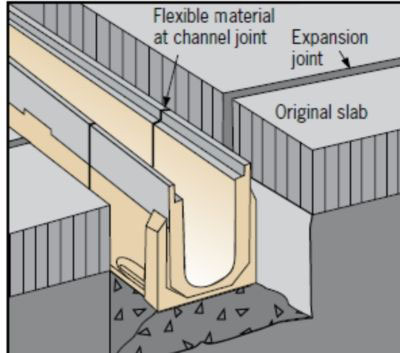

6、一般水泥混凝土的伸缩缝间距4—6米(缝宽2-3CM)。要求路面的伸缩缝和两个排水沟的对接缝在一条线上。

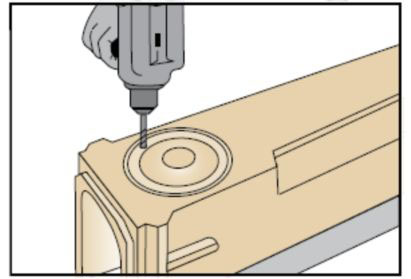

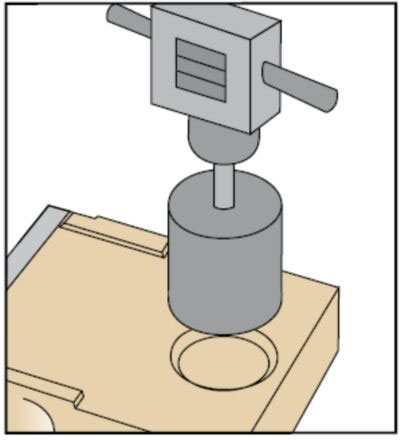

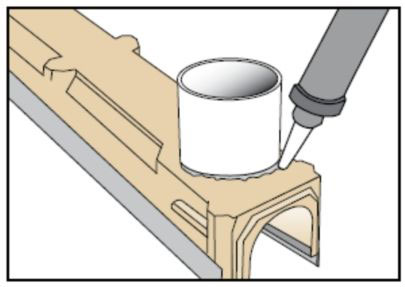

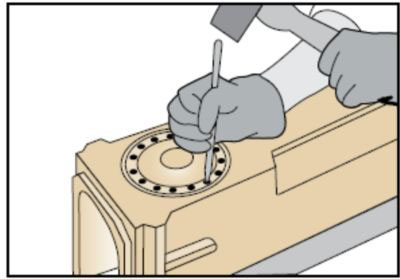

四、接排水口方法
五、树脂混凝土成品排水沟日常维护
建议定期检查排水系统使用情况,至少每年一次。
检查内容:
1,检查排水沟盖板与槽体之间的固定状况,如果固定盖板的螺丝出现松动,用专用工具紧固(若排水系统应用于车辆密集行驶道路,尤其是大型载重车辆行驶区域,建议缩短检查周期,如隧道口横接排水系统,应当每周派人检查,以确保系统正常工作)。
2,清理集水井,清洁污物蓝、清洁与市政排水系统接入口;
3,清理排水沟。移走盖板,清理沟内杂物;
4,清洗排水沟沟体内沉积物;
5,修补排水沟沟体破损处;
6,用专用密封胶修补排水沟沟体连接处;
7,还原各部件,并用螺丝紧固。
