排水系统在各种场所的设计有什么要求

排水系统是可以直接反映出一座城市的建设水平的高低的，可见排水系统的设计非常重要，那么排水系统在各种场所的设计有什么要求规范吗？这里通过我国《建筑给水排水设计规范 GB50015-2003》来进一步了解排水系统的设计要求，该标准为保证建筑给水排水设计质量，使设计符合安全、卫生、适用、经济等基本要求而制定。适用于居住小区、公共建筑区、民用建筑给水排水设计，亦适用于工业建筑生活给水排水和厂房屋面雨水排水设计。其中明确规范了排水管道与排水沟等的要求设计标准，现将其归结如下：

一、小区排水管的布置应根据小区规划、地形标高、排水流向，按 管线短、埋深小、尽可能自流排出的原则确定。当排水管道不能以重力自流排入市政排水管道时，应设置排水泵房。

注：特殊情况下，经技术经济比较合理时，可采用真空排水系统。

二、小区排水管道最小覆土深度应根据道路的行车等级、管材受压强度、地基承载力等因素经计算确定，并应符合下列要求：

小区干道和小区组团道路下的管道，其覆土深度不宜小于0.70m；
生活污水接户管道埋设深度不得高于土壤冰冻线以上0.15m，且覆土深度不宜小于0.30m。
注：当采用埋地塑料管道时，排出管埋设深度可不高于土壤冰冻线以上0.50m。

三、建筑物内排水管道布置应符合下列要求：

1、自卫生器具至排出管的距离应最短，管道转弯应最少；
2、排水立管宜靠近排水量最大的排水点；
3、排水管道不得敷设在对生产工艺或卫生有特殊要求的生产厂房内，以及食品和贵重商品仓库、通风小室、电气机房和电梯机房内；
4、排水管道不得穿过沉降缝、伸缩缝、变形缝、烟道和风道；当排水管道必须穿过沉降缝、伸缩缝和变形缝时，应采取相应技术措施；
5、排水埋地管道，不得布置在可能受重物压坏处或穿越生产设备基础；
6、排水管道不得穿越住宅客厅、餐厅，并不宜靠近与卧室相邻的内墙；
7、排水管道不宜穿越橱窗、壁柜；
8、塑料排水立管应避免布置在易受机械撞击处；当不能避免时，应采取保护措施；
9、塑料排水管应避免布置在热源附近；当不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施；塑料排水立管与家用灶具边净距不得小于0.4m；
10、当排水管道外表面可能结露时，应根据建筑物性质和使用要求，采取防结露措施。
11、排水管道不得穿越卧室。
12、排水管道不得穿越生活饮用水池部位的上方。
13、室内排水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。
14、排水横管不得布置在食堂、饮食业厨房的主副食操作、烹调和备餐的上方。当受条件限制不能避免时，应采取防护措施。
15、厨房间和卫生间的排水立管应分别设置。
16、排水管道宜在地下或楼板填层中埋设或在地面上、楼板下明设。当建筑有要求时，可在管槽、管道井、管窿、管沟或吊顶、架空层内暗设，但应便于安装和检修。在气温较高、全年不结冻的地区，可沿建筑物外墙敷设。

四、下列情况下卫生器具排水横支管应设置同层排水：

住宅卫生间的卫生器具排水管要求不穿越楼板进入他户时；
按本规范的规定受条件限制时。

五、住宅卫生间同层排水形式应根据卫生间、卫生器具布置、室外环境气温等因素，经技术经济比较确定。

六、同层排水设计应符合下列要求：

地漏设置应符合本规范要求；
排水管道管径、坡度和最大设计充满度应符合本规范要求；
器具排水横支管布置和设置标高不得造成排水滞留、地漏冒溢；
埋设于填层中的管道不得采用橡胶圈密封接口；
当排水横支管设置在沟槽内时，回填材料、面层应能承载器具、设备的荷载；
卫生间地坪应采取可靠的防渗漏措施。

七、室内管道的连接应符合下列规定：

卫生器具排水管与排水横支管垂直连接，宜采用90°斜三通；
排水管道的横管与立管连接，宜采用45°斜三通或45°斜四通和顺水三通或顺水四通；
排水立管与排出管端部的连接，宜采用两个45°弯头、弯曲半径不小于4倍管径的90°弯头或90°变径弯头；
排水立管应避免在轴线偏置；当受条件限制时，宜用乙字管或两个45°弯头连接；
当排水支管、排水立管接入横干管时，应在横干管管顶或其两侧45°范围内采用45°斜三通接入。

八、塑料排水管道应根据其管道的伸缩量设置伸缩节，伸缩节宜设置在汇合配件处。排水横管应设置专用伸缩节。

当排水管道采用橡胶密封配件时，可不设伸缩节；
室内、外埋地管道可不设伸缩节。

九、当建筑塑料排水管穿越楼层、防火墙、管道井井壁时，应根据建筑物性质、管径和设置条件以及穿越部位防火等级等要求设置阻火装置。

十、靠近排水立管底部的排水支管连接，应符合下列要求：

排水立管最低排水横支管与立管连接处距排水立管管底垂直距离不得小于本规范规定；
排水支管连接在排出管或排水横干管上时，连接点距立管底部下游水平距离不得小于1.5m；
横支管接入横干管竖直转向管段时，连接点距转向处以下不得小于0.6m；

下列情况下底层排水支管应单独排至室外检查井或采取有效的防反压措施：

(1)当靠近排水立管底部的排水支管的连接不能满足本条第1、2款的要求时；
(2)在距排水立管底部1.5m距离之内的排出管、排水横管有90°水平转弯管段时。
当排水立管采用内螺旋管时，排水立管底部宜采用长弯变径接头，且排出管管径宜放大一号。

十一、下列构筑物和设备的排水管不得与污废水管道系统直接连接，应采取间接排水的方式：

1、生活饮用水贮水箱(池)的泄水管和溢流管；
2、开水器、热水器排水；
3、医疗灭菌消毒设备的排水；
4、蒸发式冷却器、空调设备冷凝水的排水；
5、贮存食品或饮料的冷藏库房的地面排水和冷风机溶霜水盘的排水。

十二、设备间接排水宜排入邻近的洗涤盆、地漏。无法满足时，可设置排水明沟、排水漏斗或容器。间接排水的漏斗或容器不得产生溅水、溢流，并应布置在容易检查、清洁的位置。

十三、间接排水口最小空气间隙，按该规范确定，饮料用贮水箱的间接排水口最小空气间隙，不得小于150mm。

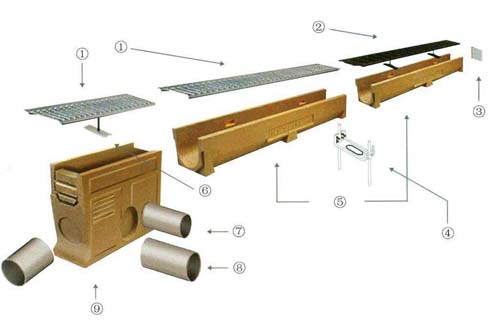

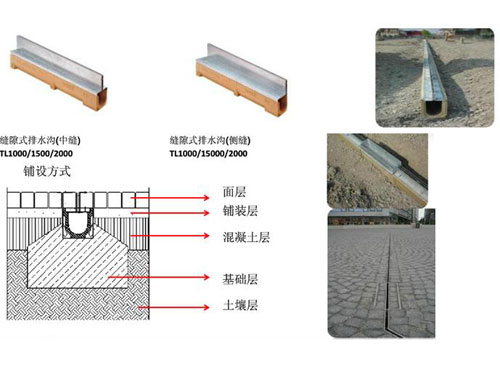

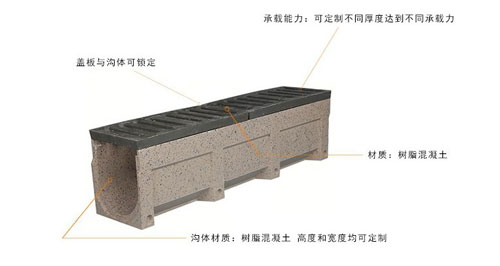

十四、生活废水在下列情况下，可采用有盖的排水沟排除：

1、废水中含有大量悬浮物或沉淀物需经常冲洗；
2、设备排水支管很多，用管道连接有困难；
3、设备排水点的位置不固定；
4、地面需要经常冲洗。

十五、当废水中可能夹带纤维或有大块物体时，应在排水管道连接处设置格栅或带网筐地漏。

十六、室外排水管的连接应符合下列要求：

1、排水管与排水管之间的连接，应设检查井连接；
2、室外排水管，除有水流跌落差以外，宜管顶平接；
3、排出管管顶标高不得低于室外接户管管顶标高；
4、连接处的水流偏转角不得大于90°。当排水管管径小于等于300mm且跌落差大于0.3m时，可不受角度的限制。
5、室内排水沟与室外排水管道连接处，应设水封装置。

十七、排水管穿过地下室外墙或地下构筑物的墙壁处，应采取防水措施。

十八、当建筑物沉降可能导致排出管倒坡时，应采取防倒坡措施。

十九、排水管道在穿越楼层设套管且立管底部架空时，应在立管底部设支墩或其他固定措施。地下室立管与排水横管转弯处也应设置支墩或固定措施。排水系统与我们的日常生活息息相关，世界上的每座大城市都生活着成百上千万人口，每天都会产生上百万吨生活和工业污水，而且每到雨季很多城市都会被雨水淹没。无论是应对长时间的小雨还是难得一遇的暴雨，设计一个有效的地表排水系统是非常有必要的。
